智能搬運機器人

AGV伺服馬達-SUW系列

AC伺服     電池       旋轉變壓器       帶輪子

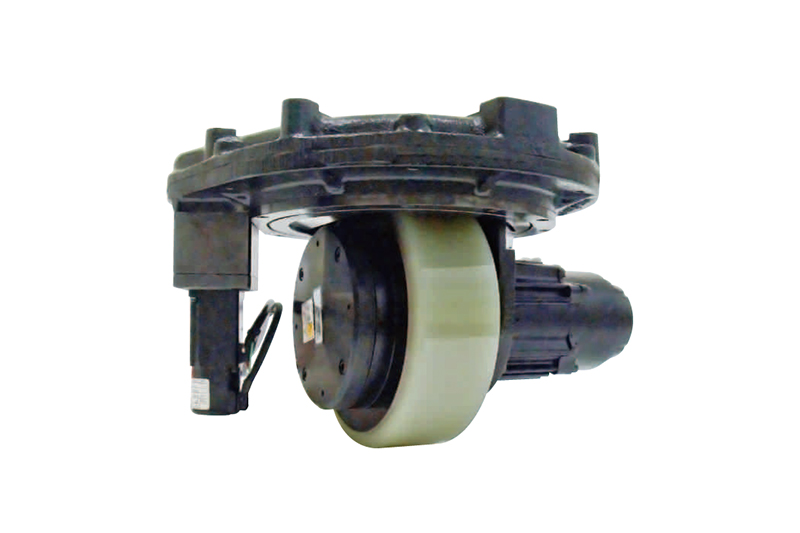

低床設計的轉向單元

電池驅動用帶輪子的AC伺服馬達

轉向機構一體帶車輪的AC伺服馬達。
AWRⅡ系列以車輪馬達為基礎裝備了轉向裝置。進一步適配三輪臺車、平行移動臺車等AGV的驅動方法。

低床設計

通過在車輪部和旋轉齒輪單元的安裝上下功夫，實現了低床結構。

框架結構，安裝簡單
安裝時，只需要在車體上安裝框架。旋轉馬達安裝在框架上，即使旋轉時也固定。即使在運行時的旋轉馬達上，也可以輕松進行線纜的安裝調整工作

立即咨詢

AGV伺服馬達-SUW系列


AC伺服     電池       旋轉變壓器       帶輪子

低床設計的轉向單元

電池驅動用帶輪子的AC伺服馬達

轉向機構一體帶車輪的AC伺服馬達。

AWRⅡ系列以車輪馬達為基礎裝備了轉向裝置。進一步適配三輪臺車、平行移動臺車等AGV的驅動方法。

低床設計

通過在車輪部和旋轉齒輪單元的安裝上下功夫，實現了低床結構。

框架結構，安裝簡單

安裝時，只需要在車體上安裝框架。旋轉馬達安裝在框架上，即使旋轉時也固定。即使在運行時的旋轉馬達上，也可以輕松進行線纜的安裝調整工作


■ 規格

型號

SUW030B

車輪部

(AWRⅡ

030B-P相當)

車輪部

車輪直徑[mm]

φ200

減速比

1/18

齒輪倒車

1°

******行駛速度[m/min]

69

輸出扭矩[N·m]

20.85

瞬時******扭矩[N·m]

41.7

車輪硬度

95

車輪材質[舊JIS (A型)]

聚乙醚聚氨酯

馬達部

額定功率[W]

300

額定(******)轉速[min-1]

2000（2000）

額定(瞬時******)扭矩[N·m]

1.43（2.94）

額定(瞬時******)電流

20（40）

剎車部

額定電壓[V](額定電流[A]

24（0.67）

靜止摩擦扭矩[N·m]

2.94

旋轉齒輪

單元部

（驅動馬達B300G-D2R)

旋轉齒輪部

總減速比

1/304.9

旋轉用減速器減速比（方式）

1/56（3點行星式）

旋轉用齒輪減速比（方式）

1/5.444（平齒輪）

旋轉齒輪旋轉速度[min-1]

9.8

旋轉齒輪扭矩[N・m]

23

馬達部

額定輸出[W]

30

額定（******）轉速[min-1]

3000(3000)

額定（瞬時******）扭矩[N・m]

0.095(0.285)

額定（瞬時******）電流[Arms]

2.6(7.8)

耐負荷[N]

3920

質量[Kg]

約49（車輪部約30

旋轉齒輪單元約19）

組合驅動器

ABH3-0606

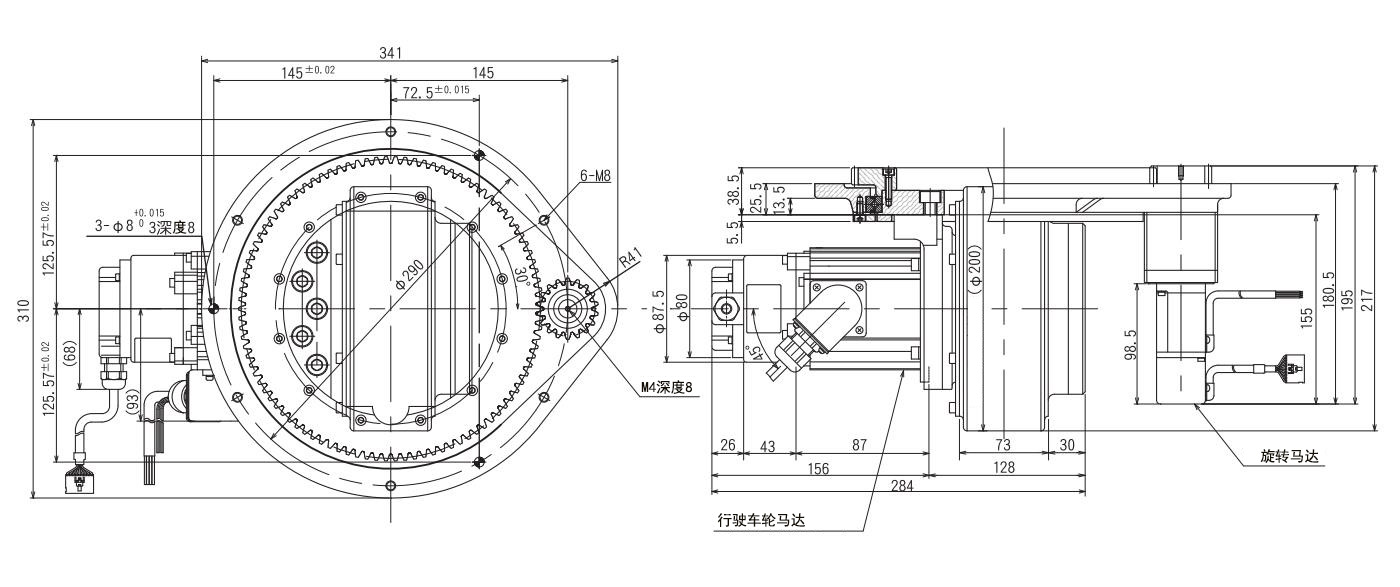

■ 尺寸

    暫無相關文檔...
